Optymalne zarządzanie temperaturą stanowi kluczowy element niezawodności i długowieczności nowoczesnych systemów elektronicznych. Przy projektowaniu i eksploatacji urządzeń oraz szaf sterowniczych istotne jest uwzględnienie zarówno warunków środowiskowych, jak i charakterystyki termicznej komponentów. Prawidłowa optymalizacja chłodzenia minimalizuje ryzyko awarii, wpływa na jakość pracy oraz ogranicza koszty serwisu.
Skutki przegrzewania urządzeń elektronicznych
Przegrzewanie układów elektronicznych może prowadzić do trwałego uszkodzenia elementów półprzewodnikowych, skrócenia żywotności kondensatorów oraz destabilizacji parametrów napięciowych. W skrajnych przypadkach dochodzi do spalenia ścieżek drukowanych, co generuje wysokie koszty naprawy lub wymiany całych modułów.
Nadmierne temperatury wpływają też na zwiększenie rezystancji w przewodnikach, co skutkuje wyższym poborem mocy i dalszym nagrzewaniem. W rezultacie spada ogólna sprawność urządzenia i może dojść do nieoczekiwanych restartów systemu, utraty danych lub przerwania procesu produkcyjnego.
Wysoka temperatura negatywnie oddziałuje na niezawodność oprogramowania sterującego. Wzrost liczby błędów obliczeniowych oraz zakłócenia sygnałów cyfrowych są częstymi symptomami przegrzewania, co przekłada się na obniżenie jakości działania całej instalacji.
Metody i technologie chłodzenia pasywnego

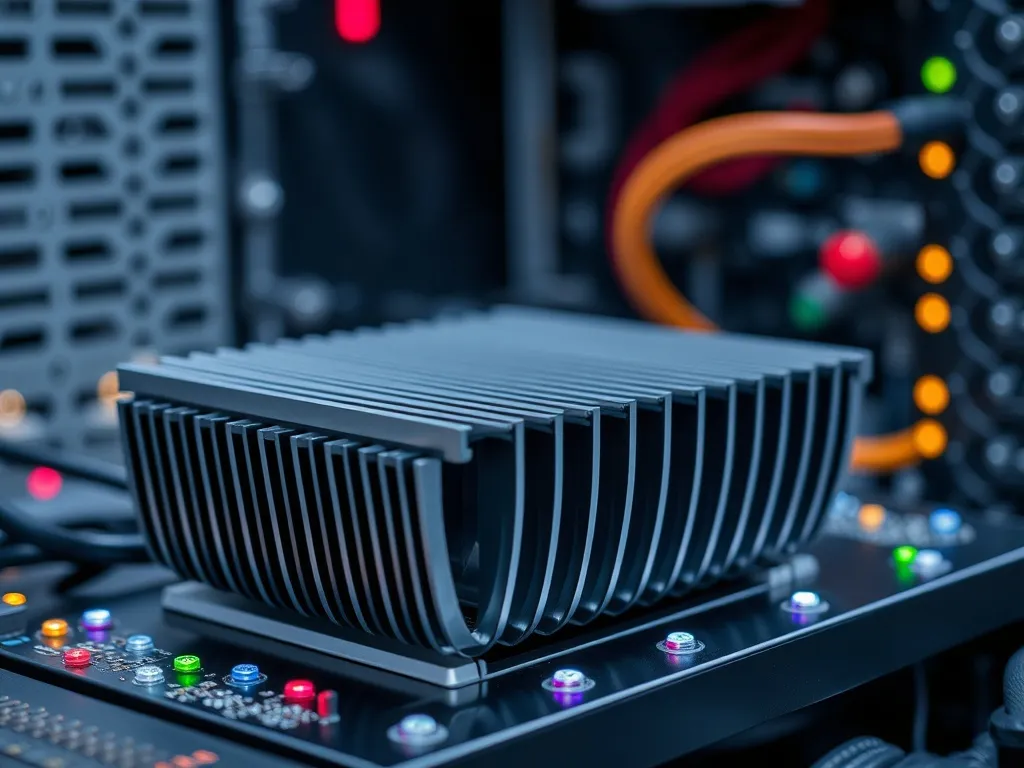

Chłodzenie pasywne opiera się na eliminacji źródła ciepła bez użycia ruchomych części. Najpopularniejszym rozwiązaniem są radiatory wykonane z aluminium lub miedzi, które dzięki dużej powierzchni odprowadzają nadmiar ciepła do otoczenia. Ich prawidłowy dobór zapewnia efektywne rozproszenie energii cieplnej.
Innym podejściem jest montaż systemów konwekcyjnych, wykorzystujących naturalny przepływ powietrza. W warunkach ograniczonej przestrzeni można zastosować specjalne profile z żebrami, które zoptymalizują strumień chłodzący. Dzięki temu uzyskuje się wydajne odprowadzanie ciepła przy minimalnym ryzyku awarii mechanicznej.
W przypadku niewielkich obciążeń termicznych sprawdzają się moduły Peltiera, które dzięki efektowi termoelektrycznemu chłodzą i jednocześnie stabilizują temperaturę wewnątrz obudów. To rozwiązanie pasywne nie wymaga konserwacji i cechuje się cichą pracą. Warto zapoznać się z ofertą dacpol.eu/pl, gdzie Firma specjalizuje się w kompleksowych dostawach podzespołów do systemów chłodzenia pasywnego i aktywnego.
Aktywne systemy chłodzenia szaf sterowniczych
Chłodzenie aktywne opiera się na wykorzystaniu wentylatorów, dmuchaw oraz systemów chłodniczych z obiegiem cieczy. Wentylatory osiowe i promieniowe są montowane bezpośrednio w ścianach szaf sterowniczych, co pozwala na wymuszenie stałego przepływu powietrza i szybsze usunięcie ciepła z wnętrza.
Dla bardziej wymagających aplikacji stosuje się zintegrowane agregaty chłodnicze oraz chillery, które precyzyjnie utrzymują zadaną temperaturę. Dzięki zastosowaniu czynnika chłodniczego obieg zamknięty minimalizuje wpływ zewnętrznych warunków atmosferycznych, co jest szczególnie ważne w środowiskach o wysokiej wilgotności lub zapyleniu.
Zaawansowane rozwiązania obejmują systemy monitoringu termicznego, które na bieżąco analizują parametry pracy urządzeń i automatycznie dostosowują szybkość wentylatorów lub moc chłodzenia cieczą, zapobiegając nagłym skokom temperatury.
Kluczowe czynniki wpływające na efektywność chłodzenia
Przy projektowaniu systemu chłodzenia należy wziąć pod uwagę kilka istotnych elementów:
- Rodzaj materiału obudowy i jego przewodność cieplna
- Układ wewnętrzny i rozmieszczenie podzespołów
- Prędkość oraz objętość przepływu powietrza
- Warunki zewnętrzne (temperatura otoczenia, wilgotność)
- Rodzaj i trwałość zastosowanych wentylatorów lub modułów chłodniczych
Prawidłowe zrozumienie tych czynników umożliwia wybór optymalnego rozwiązania – zarówno pasywnego, jak i aktywnego. Analiza termiczna przy użyciu symulacji CFD pozwala przewidzieć miejsca gromadzenia się ciepła i zoptymalizować układ chłodzenia już na etapie projektowania.
Projektowanie i dobór optymalnych rozwiązań chłodniczych
W procesie doboru systemu chłodzenia kluczowa jest współpraca z dostawcą oferującym szeroki asortyment komponentów. Warto uwzględnić:
parametry termiczne urządzeń, wielkość przestrzeni oraz specyfikę eksploatacji. Dobór odpowiedniego rozwiązania uwzględnia czas reakcji układu chłodzącego oraz wymaganą kulturę pracy (hałas, drgania).
W przypadku szaf sterowniczych rekomenduje się wdrożenie systemów modularnych, które można łatwo rozbudować w przyszłości. Rozwiązania plug-and-play ułatwiają konserwację i zmniejszają czas przestoju.
Korzyści z prawidłowej optymalizacji zarządzania temperaturą
Prawidłowo zaprojektowany i wdrożony system chłodzenia przekłada się na:
zwiększenie niezawodności urządzeń, wydłużenie okresu eksploatacji oraz ograniczenie kosztów serwisu. Odpowiednie chłodzenie minimalizuje ryzyko nieplanowanych przestojów i awarii.
Dodatkowe korzyści to redukcja zużycia energii dzięki efektywnej pracy wentylatorów i agregatów oraz poprawa warunków pracy personelu serwisowego. Kompleksowe podejście do chłodzenia pozwala na osiągnięcie stabilnych parametrów procesów i lepszą kontrolę nad produkcją.
